계획안 양조장 생산 라인 자동적인 병에 넣은 물 세척 채우는 모자를 씌우는 기계
부 2. 장비 소개

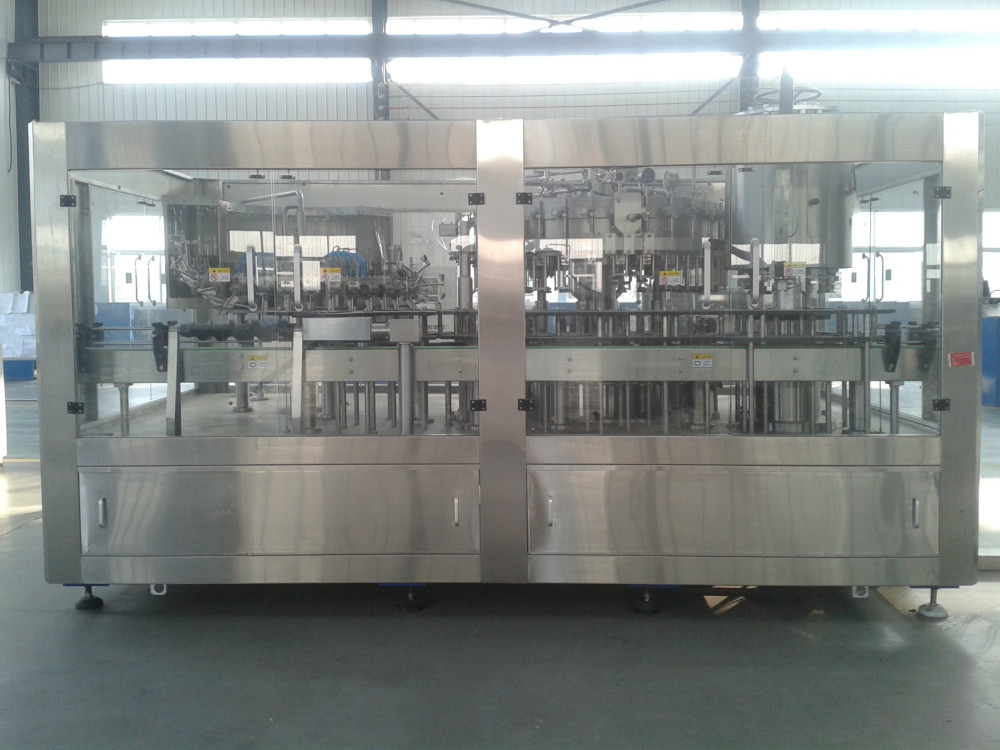

GD-CGFB16/16/6Bottle 씻기, 충전물, 모자를 씌우는 3-1 단위 기계
1개. 제품 소개
GD-CGFB16/16/6 유형 맥주 병 세척 채우는 모자를 씌우는 3-1 단위 기계는 디자인된 소개 및 흡수 후에 우리의 국가에 있는 실제적인 상황에 결합된 1대의 기계에 대하여 세척 채우는 모자를 씌우는 3입니다. 그것은 독일 기술의 병 채우고는 및 모자를 씌우는 기술을 채택합니다. 그것은 특별히 맥주를 채우기 위하여 이용되었습니다.
그것은 등압 채우는 원리를 채택하고 충전물 벨브는 높은 정밀도 기계적인 벨브를 채택합니다. 그것에는 빠른 채우는 속도, 액높이에 있는 높은 정밀도의 이점이 있습니다. 시멘스 자동 제어계를 병이 있을 때 채우는에서만 시작한다는 것을 깨달으십시오 깨닫, 기계의 삼위일체를 채택하고, 씻기, 채우 및 모자를 씌우는 과정을 통제하고, 그렇지 않으면 채우 그리고 부서지는 병을 중지하지 않을 것입니다. 채우는 과정은 더 청결하 그것 순수한 때문에 등압 채우는 가동 때문에 두번 병의 vacuumization, 그리고 안정되어 있습니다. 두번째 진공을 깨닫는 압력을 준비하는 진공 펌프와 이산화탄소를 사용하여, 병에 있는 공기 그리고 박테리아를 지키지 마십시오, 채우는 질과 보장 질 시간을 보장하십시오. 채우는 실린더 버팀대는 다른 고도의 병을 만족시키기 위하여 오르 내리는 벌레 장치 상자를 사용합니다. 채우는 실린더에 있는 부유물 스위치는 매끄러운 액체 인레트를 지킵니다. 그러므로, 이 기계는 맥주 또는 음료 공장을 위한 제일 이상적인 선택입니다.
2. 기술 특징
3. 일 원리
이 기계의 6개 주요 부품이 있습니다:
1. 병 rinser 2.Filler 3.Capping 기계 4.Working 테이블 5.Bottle 컨베이어 6.Pipe 체계/액체 수송 관
작동 과정
별 바퀴, 병 클립 회전율 병 및 끝 씻기로 기계로 조정 간격으로 분할된 컨베이어 벨트에 의해 기계로 보내진 병은 병 충전물 기계의 별 바퀴로, 그 후에 보낼. 병은 장치의 오름 운동에 의하여 아래에 충전물 벨브에서 위치를 알아낼 것입니다. 회전하는의 과정에서, 병은 진공 및 이산화탄소 준비의 2 절차에게 통과되고, 충전물 일에 그 후에 있습니다.
, 병 기초 가을, 바르게 위쪽으로 인도해서 떨어져 채우기 후에, 병은 별 바퀴를 전달하기 위하여 보내지고, 모자를 씌우는 기계 별 바퀴로 그 후에 보내지고 동맥 플런저의 전기판의 밑에 있었습니다. 병마개는 기계의 정상에 있는 호퍼에서 있습니다. 크라운 덮개는 저장에 있는 호퍼를 믹서로 그 후에 보낸 동맥 플런저의 머리에 통과하고, 그 후에 모자를 씌우는 일을 완료하기 위하여 자동적으로 아래에 누를 것입니다 썩습니다. 모자를 씌우기 후에, 병 밖으로 바퀴는 동맥 - 병 컨베이어 벨트에 완성되는 병을 옮길 것입니다. 모든 일은 완성됩니다.
부분을 헹구는 병: 16의 분사구
드는 장치, 주요 전송 장치, 고정 프레임, 죔쇠 장치, 분배자 및 열리는 죔쇠 캠의 그리고 회전 캠 등에 이 부분이 구성됩니다.
드는 장치는 병 고도에 적응시키기 위하여 기계의 회전하는 테이블 그리고 죔쇠의 고도를 조정하도록 사용됩니다. 그것의 힘은 드는 레버에서 옵니다. 드라이브 나사 회전하는 테이블 상승을 깨닫기 위하여 교체가 레버에 의하여 자전합니다.
죔쇠가 자전 테이블을 가진 별 바퀴에 자전할 때, 죔쇠의 중앙, 열려있는 죔쇠 캠 마지막으로 클립 클로 병에 넣고 자전 죔쇠를 가진 좁은 통로를 자르십시오. 자전할 회전하는 테이블, 죔쇠 조각이 전면 회전 캠으로 자전할 때, 가이드 캠은 회전 캠에 병 입이 아래쪽으로 최고 이고 직접 분무 노즐을 직면하골 때까지 주변에 자전하고 180 도에 좁은 통로, 분무 노즐 살포에 있는 깨끗한 물을 튀기고 병의 안을 세척하고, 아래쪽으로 배수하고, 180 도를 돌고 별 바퀴에서 그 후에 나갑니다.
그리퍼 살포 벨브 별 바퀴

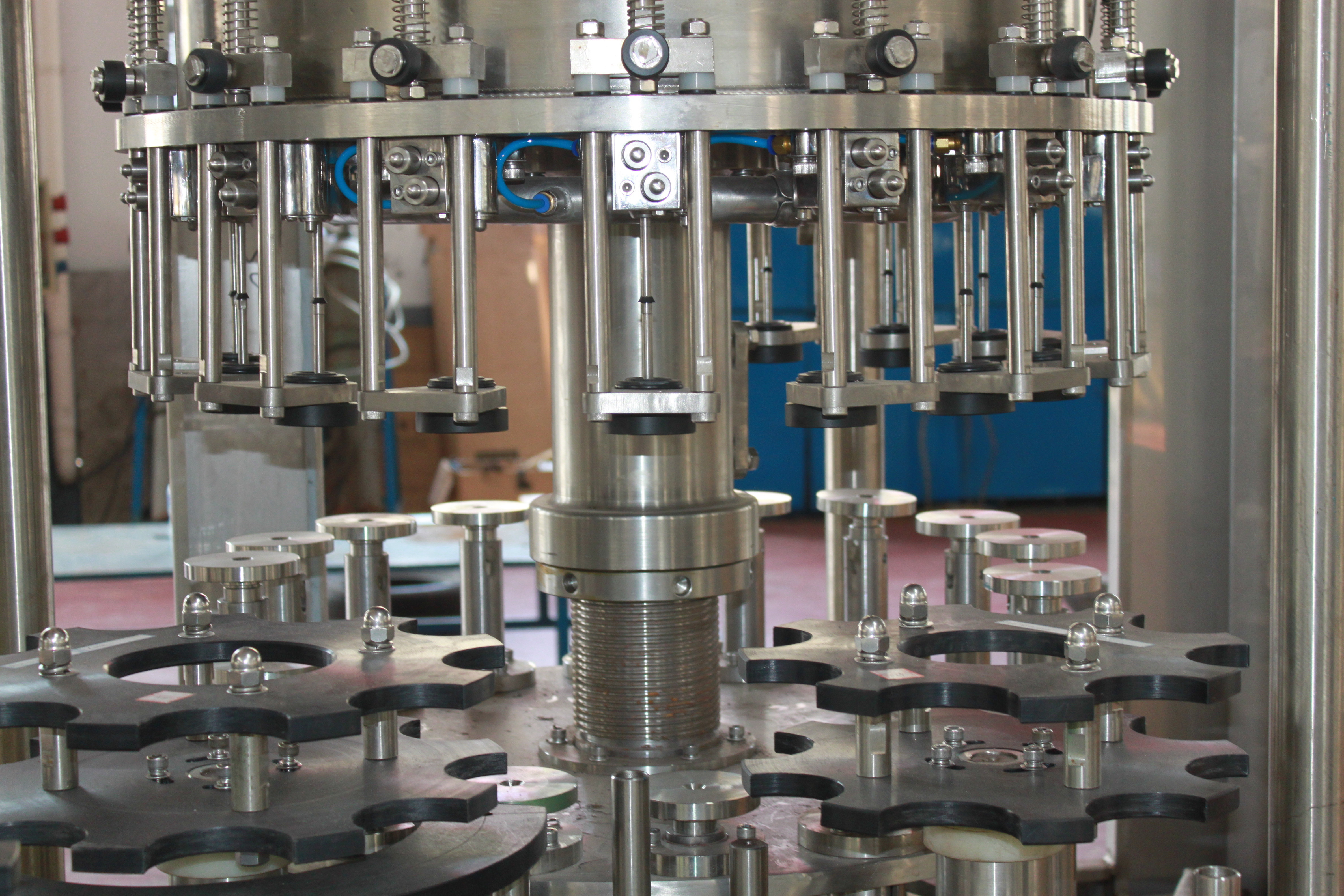

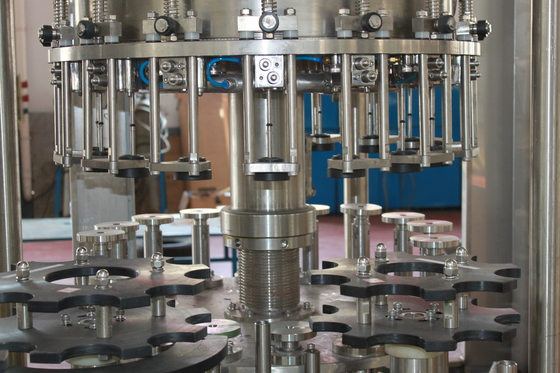

채우는 부분: 16의 분사구
채우는 부분은 주요 액체 관, 자전 실린더 방위 기초, 충전물 실린더 지레받침 반복, 맥주 탱크, 충전물 벨브, 충전물 실린더 관, 제어 루프 장치, 상승하는 장치, 분배자, 통제를, 자극하는 거품 팔 조정하는, 고도 진공 체계, 등으로 위로 만듭니다.
a. 첫번째 Vacuumize
도로를 형성하는 병과 진공 수로에서 진공 밸브 대를, 여십시오. 병에 있는 공기는 병에서 병에서 이 수로를 통해서, 형성할 것입니다 진공을 출력될 것입니다. 도달 후에 조정 시간, 닫은 진공 벨브, 그 때 그것은 완성될 것입니다.
b. 이산화탄소 주입
충전물 벨브를 여십시오, 통로는 병과 가스 수로 사이에서 형성됩니다. 맥주 탱크 압력에 포도주 탱크 동등한 것에 있는 이산화탄소 압력까지 이 수로를 통해서 병으로 채우는 이산화탄소.
c. 두번째 vacuumizing
병으로 이산화탄소 주입 후에, 적은 공기는 병 목의 정상에 집중될 것입니다. 두번째 vacuumizing에 의하여, 휴식 공기의 이 부분은 충전물 일을 위해 더 나은 경미하 진공 국가를 생성하기 위하여 제거되고.
d. 맥주 충전물
액체 벨브를 형성합니다 병 열거든과 맥주 탱크 사이 통로를, 물자는 공기 후에 관을 통해서 동일한 속도로 맥주 탱크 등을 맞댄 이 수로에서 병으로, 동시에, 병 반환에 있는 이산화탄소 먹일 것입니다. 공기 후에 관에 일어나는 병에 있는 물자까지 달리고 압력 균형을 형성하는 것을 계속할 것이다 병 물개 물자에 있는 압축 이산화탄소
e. 가까운 벨브
장시간, 마지막 동안 병 끝 충전물 대가 주류 벨브 및 공기 충전물 벨브, 포도주 탱크와 병 사이 수로를 차단한 후에.
f. 공기 출력
배출 밸브를 열고 병과 공기 사이 통로를 형성하십시오. 병에 있는 압력은 이 수로를 통해서 풀어 놓고 채우는 부속에서 분리되어 병까지 방출을 완료하지 않습니다.
g. 한번 불기 잔여 액체
채우는 부속이 병 밖으로 사이에서 그리고 별 바퀴병에서 위치를 알아낼 때, 이산화탄소 충전물 벨브를 열고 조정 시간 도달 후에 그것을 닫으십시오. 병에 있는 이산화탄소가 잔여 액체를 불 것이다 그래야.
오프닝 벨브 솔레노이드 벨브 충전물 벨브의 장치
(FESTO)
모자를 씌우는 부분: 6개의 머리
모자를 씌우는 기계는 모자 홀더로 위로 만들, slideway, 모자를 씌우는 상부, 모자를 씌우는 하부를 모자를 씌워, 부분을 올리고 란을 반대로도.
모자를 씌우는 분사구의 여기저기 운동은 조정 인 모자를 씌우는 캠에 의해 몹니다. 병마개는 모자 콘테이너에 있는 믹서에 의하여 slideway 모자에, 그리고 모자를 씌우는 분사구의 모자를 씌우는 형에 그 때 미끄러져 보내고 있습니다. 모자를 씌우는 분사구는 원형에 있는 힘 그리고 움직임에 의해 몹니다. 모자를 씌우는 분사구는 모자를 씌우기의 각 원형에 있는 upword 그리고 아래쪽으로 1 시간을 이동할 것입니다. 캠, 모자를 씌우는 기계의 위 조정 부속, 통제에 있는 체제 모자를 씌우는 분사구의 상승과 내려가는 운동.
병이 충전물 기계에서 전달된 후에, 모자를 씌우는 분사구는 병 마개로 먹였습니다. 모자를 씌우는 것은 캠 홈에 의해 운전된 모자를 씌우는 플랫폼, 그 후에 감쇠 반지의 원조를 가진 병 마개의 밑에 움직임을 병 아래쪽으로 nozzles.
통제 시스템 모자를 씌우는 벨브를 모자를 씌웁니다
unscrambler 모자 관을 모자를 씌웁니다
5. 기술 자료
세척 머리: 16
채우는 머리: 16
모자를 씌우는 머리: 6
수용량: 1000-2000BPH (두번째 진공을 깨달으십시오)
병 유형: 고도: 150~ 300mm
좁은 통로: ① 50~ ① 85mm
공기 소비: 0. 2m3/min (0. 4~0.6Mpa)
CO2 소비: 160g/l00L
물 소비량: 진공 펌프 0. 20m3/h
0. 8m3/h 세척
양: 3.43KW
주발동기 1.8KW
호퍼 모터 0 .18KW
진공 펌프 모터 0.75 KW
세척 펌프 모터 0.35KW
포입 모터 0.35KW
차원: 2000×1830×2200 (L×W×H)
N.W.: 2800Kg
