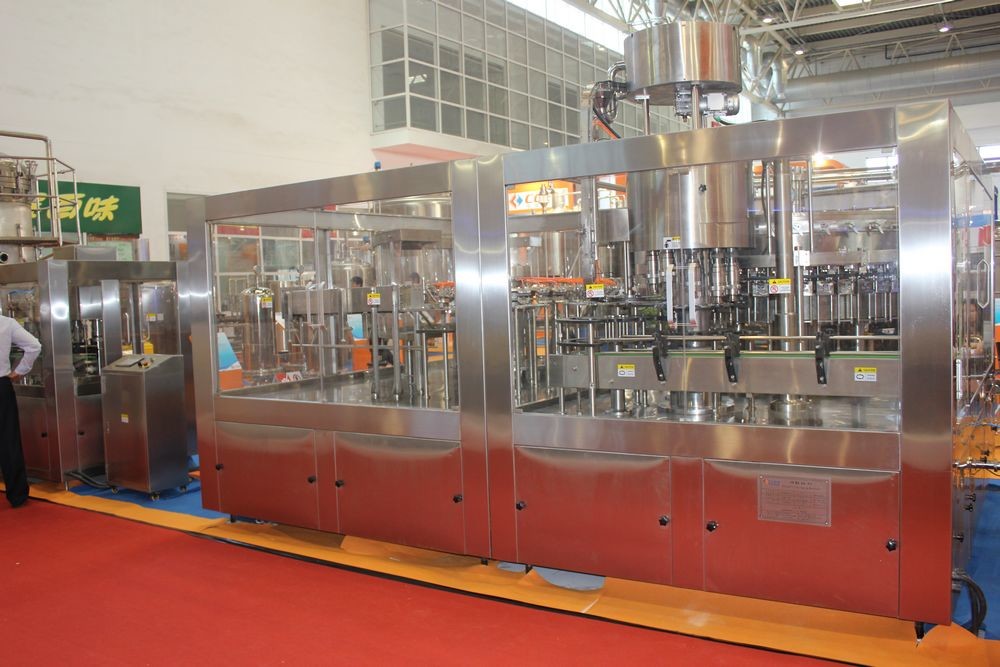

PLC 제어반과 가진 전기 양조장 생산 라인 조정가능한 속도

기술 명세

세척 머리: 1 6

채우는 머리: 1 6

모자를 씌우는 머리: 6

수용량: 2000-3000BPH (두번째 진공을 깨달으십시오)

병 유형: 고도: 150~ 300mm

좁은 통로: ① 50~ ① 85mm

공기 소비: 0. 2m3/min (0. 4~0.6Mpa)

CO2consumption: 160g/l00L

물 소비량: 진공 펌프 0. 20m3/h

0. 8m3/h 세척

양: 4.22KW

주발동기 2.2KW

호퍼 모터 0 .18KW

진공 펌프 모터 1.1 KW

세척 펌프 모터 0.37KW

포입 모터 0.37KW

차원: 2200×1830×2750 (L×W×H)

N.W.: 3000Kg

갱도 Pasteurizer는 맥주 공장에서 널리 이용됩니다 병 깡통을 가진 맥주를 살균하기 위하여. 또한 물 스프레이 형태 병에게 데우고는/냉각 기계 불립니다. 직접 가열 유형 저속한 살균 기계와 달랐던, 이 시리즈 갱도 Pasteurizer는 그것의 포장과 함께 액체 제품을 살균할 수 있었습니다 (유리병 또는 애완 동물 병은 또는 할 수 있습니다). 그것은 가능한 액체 제품 또는 포장에서 존재하는 모든 박테리아를 죽일 수 있습니다. 액체 제품에 의하여 및 그것의 포장은 살균 온도에 가열되고, 어느 정도 시간을 위한 이 온도를 지키고, 주위 온도에 포장에 찬물을 살포해서 그 후에 온도가 떨어집니다.

2 일 원리

이 갱도 Pasteurizer는 주로 3개의 단면도로 이루어져 있습니다: 난방 단면도, 항온 단면도 및 냉각 단면도. 병 입력 컨베이어는 병 입력 컨베이어로부터 메시 벨트에 가득찬 병을 옮깁니다. 기계에 있는 모든 병은 순서 대로 배열되고 3개의 단면도를 덧붙여 말하면 통과하고, 공정 기술의 필요조건을 달성합니다. 마침내, 병 산출 컨베이어는 사슬 출력으로 병을 옮깁니다. 다음은 3개의 단면도 대략 묘사 입니다.

1개의 물 난방 단면도

이 단면도에 있는 3개의 분리한 물 탱크가 있습니다. 물은 증기에 의해 이 탱크에서 미리 데워집니다. 온수는 살포 펌프에 의해 메시 벨트의 위 분사구로 양수되고, 가득찬 병에 원자로 만들어집니다. 병에 온도는 고열에 의해 좌우된 액체 제품에 있는 풍미의 손실을 감소시키기 위하여 점차적으로 올려집니다. 재생한 물은 물 탱크에 돌려보냅니다.

2 항온 단면도 (살균 단면도)

이 단면도는 온도가 80℃ (당신은 살균 수요에 따라 온도를 조정할 수 있습니다)에게 얻을 수 있는 단면도를 살균하고 있습니다. 또한 항온 단면도입니다. 1개의 물 탱크가 있고, 물은 증기에 의해 살균 온도에 가열됩니다. 온수는 메시 벨트의 위 분사구에 양수되고, 가득찬 병에 원자로 만들어집니다. 자동의 온도 조종 시스템 제어 수온. 이 체계의 일 원리는 온도 조종 계기에 의해 검출된 온도 다름의 기초에 압축 공기를 넣은 막 벨브를 가진 이 탱크로 증기의 흐름율을, 통제하기 위한 것입니다. 당신은 메시 벨트의 살균 시간을 바꾸기 위하여 진행 속도를 바꾸기 위하여 감소시킵니다, 무한한 속도를 통제할 수 있었습니다.

고시: 기계가 끌 때 그것의 속도를 통제하지 마십시오.

3 냉각 단면도

이 단면도는 온난한 물 냉각하 지역과 상수도 냉각하 지역으로 이루어져 있습니다. 물 탱크는 상수도 냉각 지역의 밑에 있습니다. 병에 온도는 점차적으로 떨어집니다. 상수도는 메시 벨트의 위 분사구로 양수되고 병에 원자로 만들어집니다. 이것은 마지막 냉각 절차입니다. 이 지역에서 재생한 물은 온난한 물로 격렬하 물 냉각하 지역을 데우기 위하여 양수됩니다. 이것은 첫번째 냉각 절차입니다.

3 가동

1) 전력 공급을 위한 마스터 스위치를 켜십시오.

2) 모든 물 탱크로 물을 첨가하기 위하여 물 벨브를 트십시오. 지정된 수위를 도달하게 확인하십시오. 압축공기 벨브를 트십시오.

3) 탱크에 있는 물을 미리 데우기 위하여 온도 조종 단추를 누르십시오.

4) 온도 조절기에서 살균 온도 그리고 온도 경보 (상한계 온도와 저 한계 온도)를 놓으십시오. 일반적으로 당신은 다만 살균 온도를 놓을 필요가 있습니다.

5) 냉각 단면도에 물 탱크에 있는 물을 미리 데우기 위하여 증기 벨브를 수동으로 트십시오. 수온은 온도계에 표시됩니다.

6) 수온이 세트 포인트 (PV 전시 지역)를 도달할 때, 이 기계로 가득찬 병을 옮기기 위하여 병 입력 /output 컨베이어를 시작하십시오.

7) 당신이 가동을 살균할 끝낼 경우, 당신은 증기 벨브와 물 공급 벨브를 우선 끄고, 모든 살포 펌프를, 마침내, 정지 메시 벨트 콘베이어와 병 입력 /output 컨베이어 멈춥니다.

4개 주요 기술적인 모수

1. 총수용량: 2000-3000 bottles/hr
2. 임시 직원 지역의 양: 8 세트

(3) 마지막 온도 출구 기계: 20~35℃ (바뀔 수 있어 고객의 상황을 일치하)

(메시 벨트의 4개의) 폭: 2000mm

(모터의 5) 합계 힘: 18.75kw

메시 벨트 컨베이어에 속도 흡진기의 힘: 1.5kw

병 입력 컨베이어에 속도 흡진기의 힘: 0.37kw

병 산출 컨베이어에 속도 흡진기의 힘: 0.37kw

원심 펌프 (8sets)의 힘: 0.55×8=4.4kw

(기계의 5개의) 순중량: 3800kg에 관하여

(6개의) 전반적인 차원: 11500×2020×2120mm

5개의 원리 특징

1개는 주로 구조 구조 강철입니다, 표면은 304의 스테인리스이고, 304의 스테인리스 구조는, 스테인리스 발 한계 조정가능합니다.

2개의 선택적인 온도대

이 장비에는 8개 온도대, 고객이 온도대의 아무 것나 선택할 수 있습니다 있습니다. 조정을 촉진하고 비용을 저장하십시오.

3개의 조정가능한 온도

PLC 제어반에, 1개의 통제 단추는 각 지역의 1 온도를 통제할 수 있습니다.

고객은 어떤 온도든지로 그것을 조정할 수 있습니다.

4개의 조정가능한 속도.

그것은 PLC 제어반, 고객으로 조정한 사슬 널 속도일 수 있습니다 갖췄습니다.

5 폐기물 치료 시스템으로 갖춰

BPH: 시간 당 병
