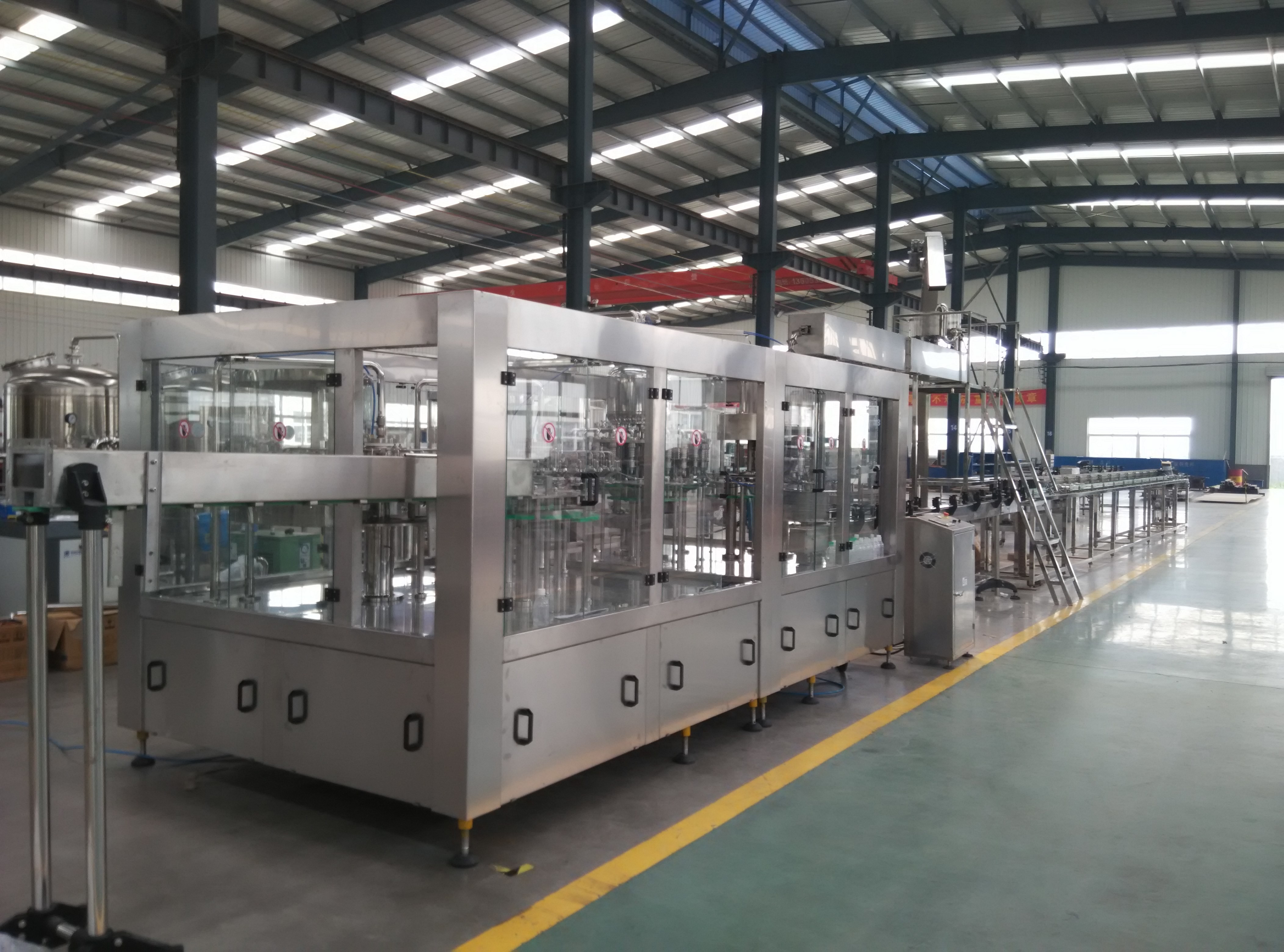

6000 BPH에 의하여 자동화되는 음료 병에 넣는 장비 세척 채우는 모자를 씌우는 기계

6000 BPH에 의하여 자동화되는 음료 병에 넣는 장비 세척 채우는 모자를 씌우는 기계

제1편. 장비 명부와 인용

1. 프로젝트의 묘사

Ø 제품: 주스

Ø 프로젝트 이름: 주스 생산과 병에 넣는 채우는 선

Ø 프로젝트는 결합합니다: Gongda 기계 Co., 주식 회사, 산둥 성 (중국)

Ø 병: 1500ml, 750ml, 애완 동물을 위한 300ml

Ø 수용량: 500ml 병에 근거를 두는 6000BPH

2. 장비 명부와 인용

주

1. 지불의 기간: 표시 후에 30%T/T 계약, 선적의 앞에 70%.

2. 가격은 파이프라인, 컨베이어를 포함하지 않습니다. 파이프라인과 컨베이어의 가격은 배치의 확인 후에 확인될 것입니다.

3. 인용 타당성: 이 계약일에서 30 일.

4. 납품: 첫 지불액의 영수증 후에 60 평일.

기술지원 및 서비스

1. 최상 제품은 최고 서비스도 동반됩니다. 판매인은 구매자의 통신을 받기 후에 8 시간 안에 구매자를 대답할 것입니다. 구매자의 위치에 도착하는 서비스가 요구되는 경우에, 판매인은 두 당 전부에 의하여 임명한 시간에 따라 구매자의 위치에 일반적으로 도착할 기술공을 파견할 것입니다.

2. 판매인은 구매자의 위치에 훈련과 임명을 제공해야 합니다, 그러나 구매자는 판매인의 엔지니어의 설비, 비행기표, 비자 및 급료를 지불해야 합니다.

3. 품질 보장: 12 달.

부 2. 장비 소개

시럽 보일러

이 장비는 음료, 음식 및 약 기업에 있는 필요한 장비의 한개입니다. 그것은 완전하게 1개의 몸에 있는 시럽 헌데 차가웠던과 저장과 같은 일을 완료할 수 있었습니다.

탱크 사용 전에 혼합

이 장비는 섞는 주스 및 물을 위한 보조 부속입니다. 그것은 액체의 시럽 그리고 다른 종류를 섞기 위하여 이용됩니다. 그것은 최고 스테인리스로 만듭니다. 그것에는 좋은 전망, 안전, 위생 특성이 등 있습니다.

시럽 여과기

이 기계는 신선한 우유, 시럽, 음료 및 어떤 액체든지에서 고체 제거를 위해 적당합니다. 2개의 여과기는 서로를 사용하여 변화할 수 있습니다; 당신이 여과기 그물을 바꾸기 때문에 기계를 멈추는 것은 필요하지 않습니다, 오랫동안 일하는 것도 적당합니다.

균질화기

고압적인 균질화기 및 고압적인 보답 펌프는 힘입니다

전송과 물자 운반 기계장치. 강한 전단력, 충격

공동현상은 미소화된 고압의 영향을 받아 일어날 수 있습니다

액체 물자 또는 액체 운반대 입자.

압력 40mpa

힘 22kw/h

차원 1050*1250*1350mm

N.W 1250kg

진공 degasser

degasser는 과일 주스 또는 과일 차 생산 라인에 있는 필요한 장비의 하나입니다. 진공 조건 하에서 균질화된 주스 가스를 제거를 위해 주로 사용되고 주스가 막고 그 후에 주스의 포탄 생활을 머리말을 붙이기 위하여 산화되는 것을.

수용량: 3000L/H

작동 진공 0.05-0.08mpa

차원 dia 800*2560mm

힘 5.2kw

N.W 1250kg

주스 pasteurizer

거울 표면 용접 기술 채택, 조금 액체 먹다 남은 음식.

주름을 잡고 관을, 감소시킵니다 뜨거운 개악 압력을 연결하십시오.

만일 그것이 그것 완전하게 저온 살균을 행하지 않으면 액체 반환 파이프라인.

무균 충전물 벨브 및 파이프라인을 연결하는 플랜지는 입니다

증기로 보호하는.

액체 표면 및 온도의 실시간 제어.

수용량: 3000L/H

주스 인레트 온도: 25℃

주스 출구 온도: ≤45℃

온도를 저온 살균을 행하십시오: 115℃~135℃

증기 소비: 60kg/H

기계 크기: 800*700*1500mm

공기 컨베이어

구조상 특성

☉Stainless 강철 공기 carbinet 및 공기 부는 수로.

☉Inner 편향도 널은, 컨베이어에 있는 제일 기류를 얻기 위하여 공기를 능률적으로 전파했습니다.

☉The는 체계를 필요 다량 정비 전합니다 또는 수선은, 운반 자동적으로 끝납니다.

☉High는 긁기 없이 꾸준한 속도를 운반합니다 전합니다.

☉Safety 가동, 꾸준한 가동.

주요 모수

☉Bottle 양: 200-1500 ml

도는 천사를 전하는 ☉Bottle: 〈15℃

☉Bottle 목: 조정가능한

☉Main 부속: 공기 송풍기 (공기 여과 체계와 더불어 합작 투자 제품,)

병 유엔 주파수 변환기

소개:

LP 시리즈 유엔 주파수 변환기는 우리가 고속 생산으로 국내 음료 채우는 기능의 성향의 고려사항을 가진 소개한 기술의 기초에 개발한 국제적으로 진보된 수평 엘리베이터 기술의 병 배치 장비입니다.

몸 기계는 기계의 고도 그리고 수준을 조정하는 외부에게 돌기의 바닥에 조정가능한 말과 더불어 배럴 모양, 입니다. 안과 외부 회전하는 배럴은 몸 기계 안쪽에 2중 선 방위의 둘레에 있습니다. 안 회전하는 배럴의 외부는 동등한 엘리베이터를 가진 병 탱크 및 안으로 갖춰집니다. 대응 병 분배자는 또한 외부 배럴에 갖춰집니다. 우산 탑은 기계에서 중심에 있습니다. 병은 우산 탑에서 프린지에 떨어지는 병 휴무의 신호에 엘리베이터를 통해서 기계의 중앙에 운반됩니다. 병은 엘리베이터에 있는 캠에 의해 병 탱크로 밀립니다. 기계의 순환은 엘리베이터를 3 배로 동반됩니다. 분배자에 있는 각 엘리베이터 병은 별 바퀴를 통해서 공기 컨베이어로 수송될 것입니다.

주요 특징:

1) 병을 가진 외부 양철통, 회전하는 양철통 및 접촉 부속은 S/S SUS304로 만듭니다. 구조는 표면의 녹슬지 않는 대우하고는과 더불어 정밀한 질의 탄소 강철로, 그리고 살포해 용접됩니다.

2) 양철통의 몸은 먼지를 막는 경미한 긍정 압력에 밀봉되고, 지켜집니다.

3) 양철통의 정상은 유지하고 청소하게 쉬운 이동할 수 있는 덮개 장비됩니다.

4) 불완전한 병 거절 장치 장비하는. 보통 상태에서 청소하기 위하여 멈추는 필요 없음. 병에 있는 대량 불완전한 병에서 구획. 기계에 있는 테스트 스위치는 기계를 경보하고 멈출 것입니다. 통신수는 신호에 따라 그것을 준설할 수 있습니다.

5) 특별히 디자인한 병 탱크는 작은 다름, 투자를 저장하기 위하여 탱크를에 바꾸는 필요에 차원의 병에 적용할 수 있습니다. 더 짧은 30mm, 당신만 탱크를 바꿀 필요가 없다, 예를들면 당신이 동일한 직경을 가진 500ml를 가진 600ml를 바꾸고 싶은 경우에 다만 약간 조정을 하십시오.

6) 양철통의 중앙은 dismantlement를 위해 대체하는, 쉬운 형을 위한 출구로 갖춰지고 병 탱크의 청소합니다.

7) 양철통의 아래는 기계의 바닥을 접촉하게 통신수에게 쉬운 정비 출구로 갖춰집니다.

8) 수동 통신수로 갖추는.

9) Prefect 보호 장치.

10) 병 잼 조사관은 밖으로 급식 별 바퀴에 기계를 보호하기 위하여 갖춰집니다.

11) 장치, 방위 및 캠을 기름을 바르기 위하여 기름 충전물 항구로 갖추는.

12) 주발동기는 꿰맵니다 입니다.

13) 주요 전자 제품 (빈도 변환장치, PLC, 광전지 및 릴레이)는 미츠비시 OMRON 시멘스 제품을 이용합니다.

14) 압축 공기를 넣은 체계는 독일의 FESTO 제품을 이용합니다.

주요 기술적인 모수:

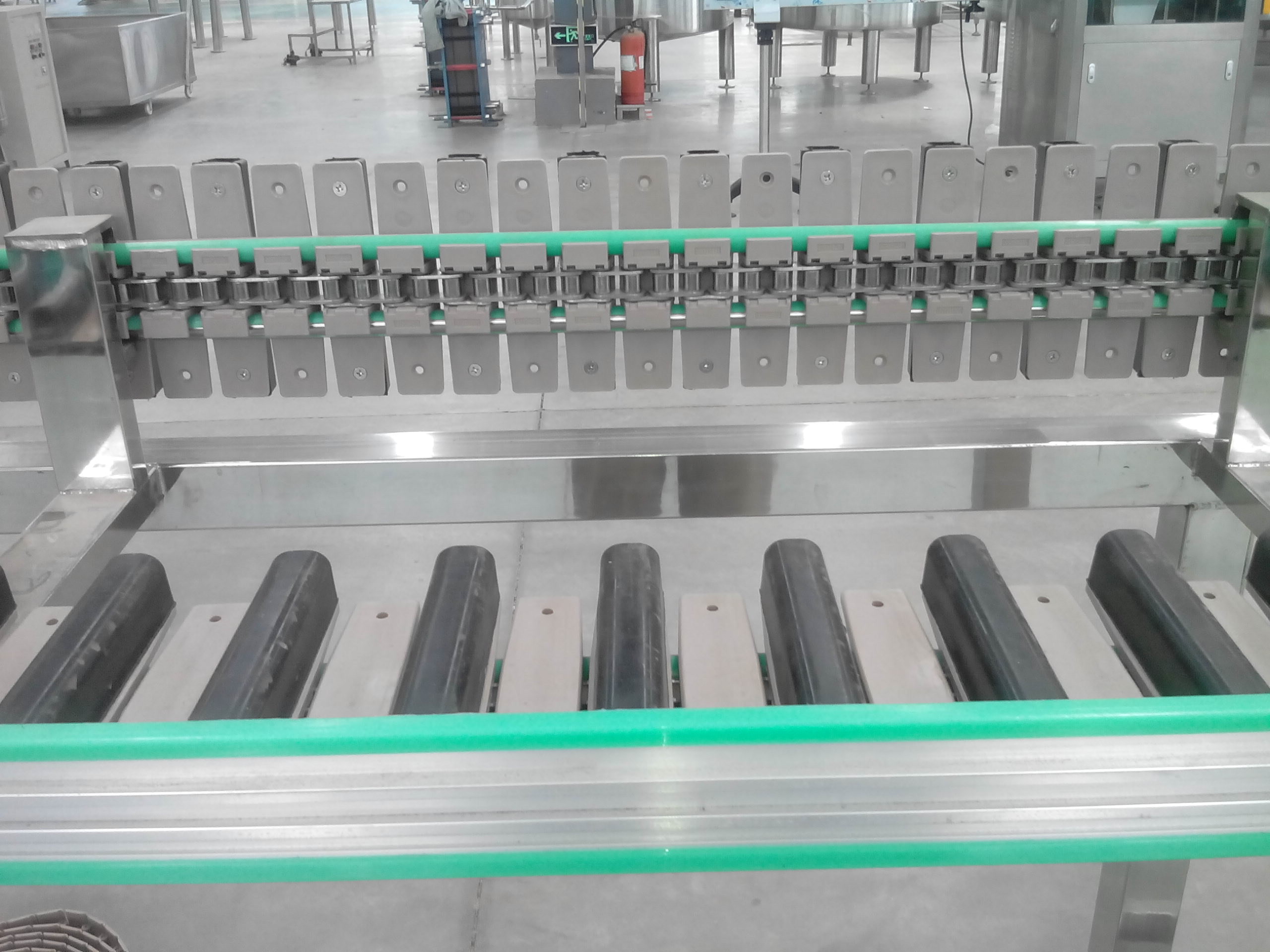

전복 병 pasteurizer

이 기계는 병을 위한 사용이고 주스를 위한 모자의 살균, 대략 30~40 초, 살균 시간은 수입한 부속을 사용하여에 따라, 구조 채택합니다 스테인리스 생산을, 연장합니다 서비스 기간을 수요 사슬 조정될 수 있습니다. 차에 적용 가능한 그것 주로, 과일 주스 음료 뜨거운 충전물 및 모자를 씌우기. 채우고 밀봉한 자동적으로 90°를 튀긴 수 있던 후에 모자의 완벽한 살균이 제품에 의하여, 그리고 그 때 납작하게 병 안에게 합니다. 기계는 사슬 구동을, 몸 손상 없이 안정되어 있고는 믿을 수 있는 채택합니다.

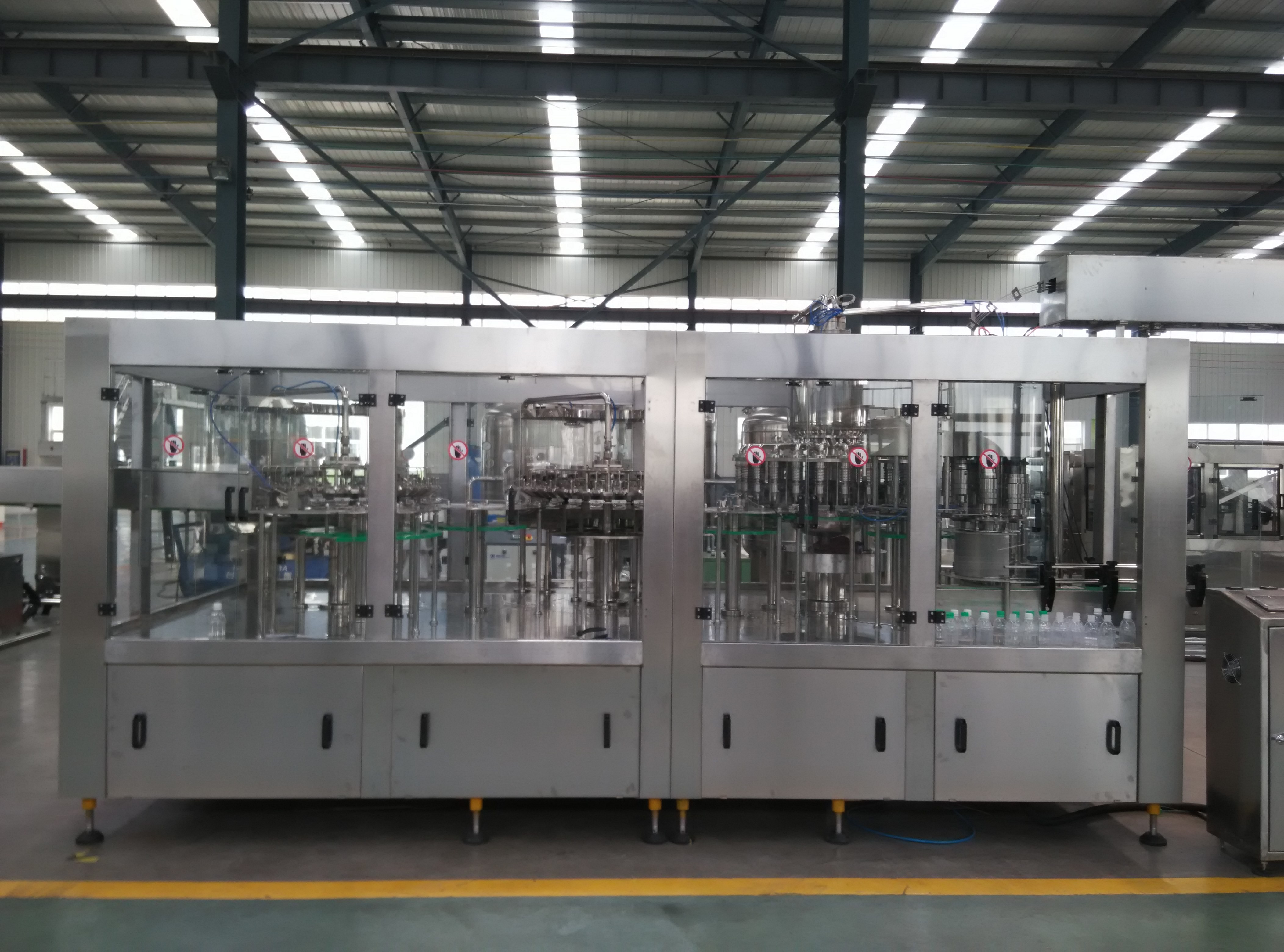

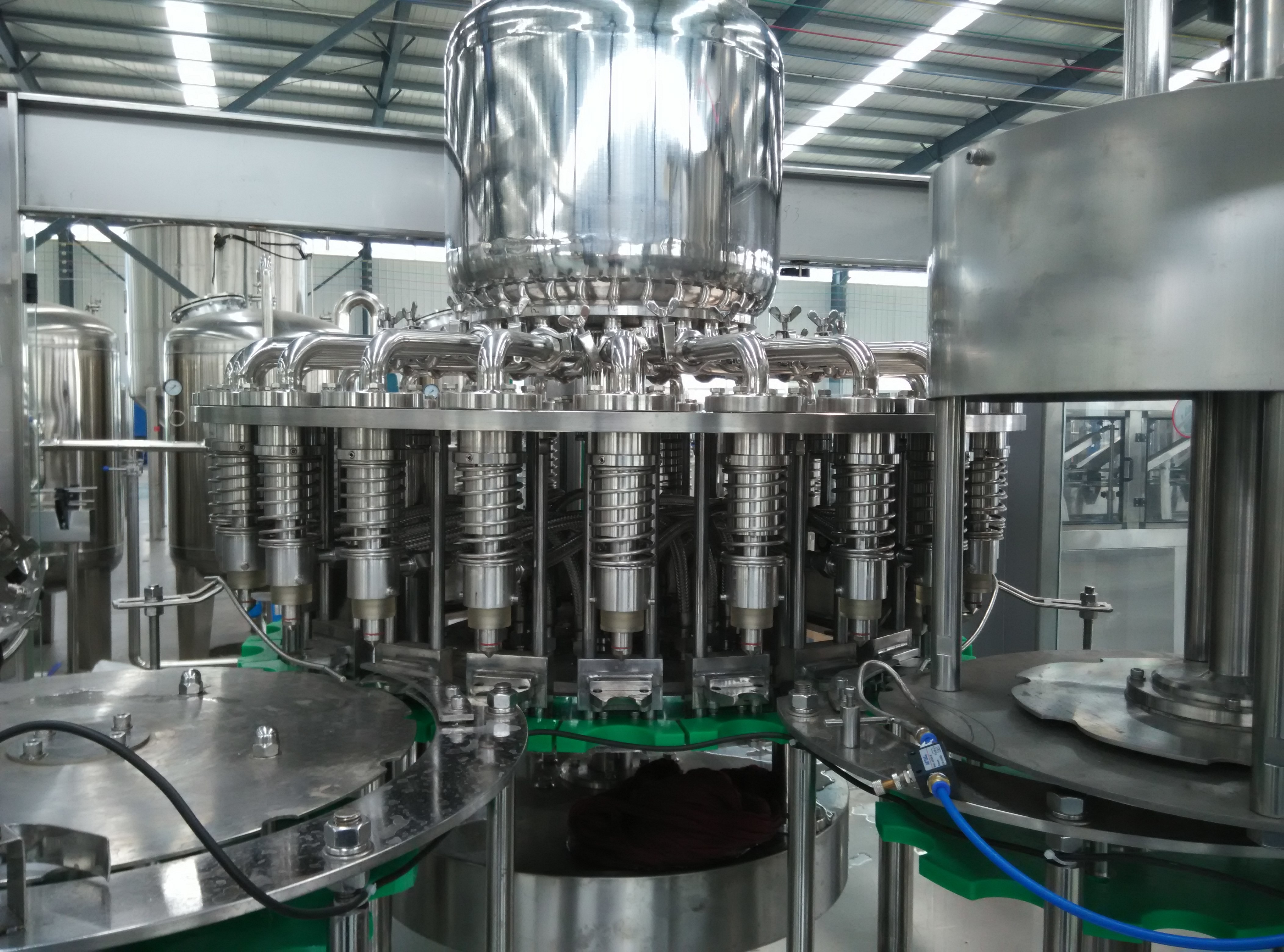

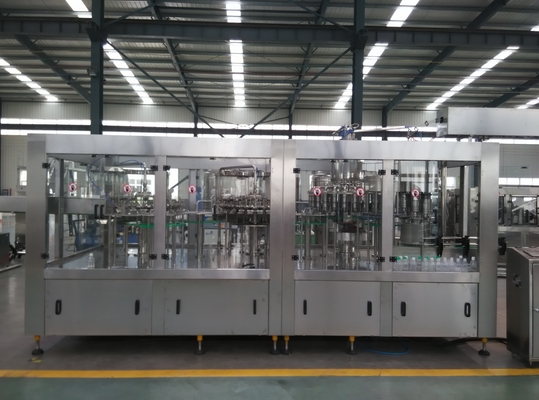

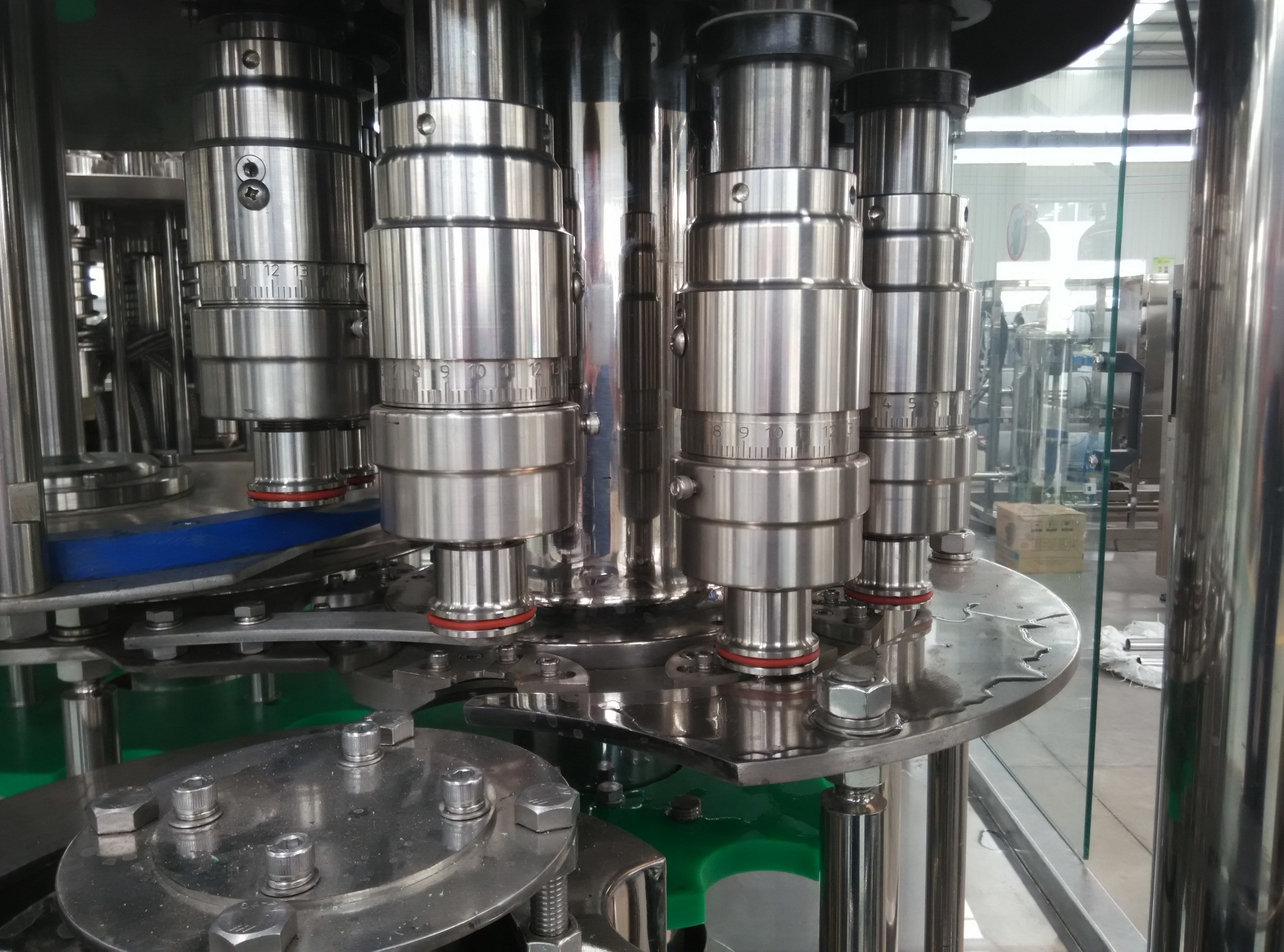

3-1 모노 블록 기계를 채우는 애완 동물 병 주스

단위3에서 1 모자를 씌우는 애완 동물 병//채우는 헹구는 것은 주스 등과 같은 뜨거운 충전물 음료를 위한 직업적인 충전물 기계 적분기의 종류 입니다. 세척, 충전물 그리고 모자를 씌우기를 위해 사용될 수 있는 그것은 다기능 입니다. 외국 선진 기술 동화하기 수입하고에 근거를 둔 탄산 음료를 채우기의 가공 필요조건 다음 혁신되는 진보된 충전물 기계 적분기의 종류입니다. 그것은 물과 청량 음료를 위한 세척하고, 채우고, 모자를 씌우는 플라스틱 모자에서 주로 적용됩니다. 가동의 그것의 적당한 윤곽, 안전, 달리기의 의존 및 그것의 이렇게 편리한 정비 때문에 큰 중형 음료 공장에 완벽한 선택입니다.

1 차적인 특징

• 조밀한 구조 건강한 상태, 아늑한 가동, 우수한 자동성과 같은 특징이 있고 강렬이 영세민에 의하여 일합니다.
• 공급 스크류와 컨베이어 사슬 대신에 기술을 우유로 길러 우리는 공기 컨베이어를 채택합니다. 쉽게 부속에 병 변화를 바꾸십시오.
• 그것은 막는 좁은 통로 병을 운반하기 위하여 기술을 채택합니다. 그것은 병의 유형이 교환될 때 장비의 고도를 조정하지 않습니다. 병의 직경에 따르면, 당신은 아크 슬리퍼 가이드 엄지 바퀴 등과 같은 대응 나일론 성분을 교환할 수 있었습니다.
• 세척의 그 스테인리스 병 작은 조각은 특히 디자인되고 단단하고 튼튼합니다. 그것은 phialine의 실 두번째 오염을 피하기 위하여 위치를, 만지지 않습니다.
• 직접 물자도 접촉된 부속 전부는 죽은 각 없이 음식 단계 스테인리스 304로 채택됩니다. 따라서 그들은 쉽게 청소될 수 있습니다.

6. 충전물 벨브의 높은 채우는 속도 및 질량 유속, 높은 정밀도 및 액높이의 통제는 정확합니다 및 손실 없이.

성분

완전한 기계는 이루어져 있어 따르기 것과 같이 6개 부품으로:

• 세척 체계: 그것은 매력적인 다이얼, 물 기분전환 팬 및 용수로를 세척하는 이루어져 있습니다.

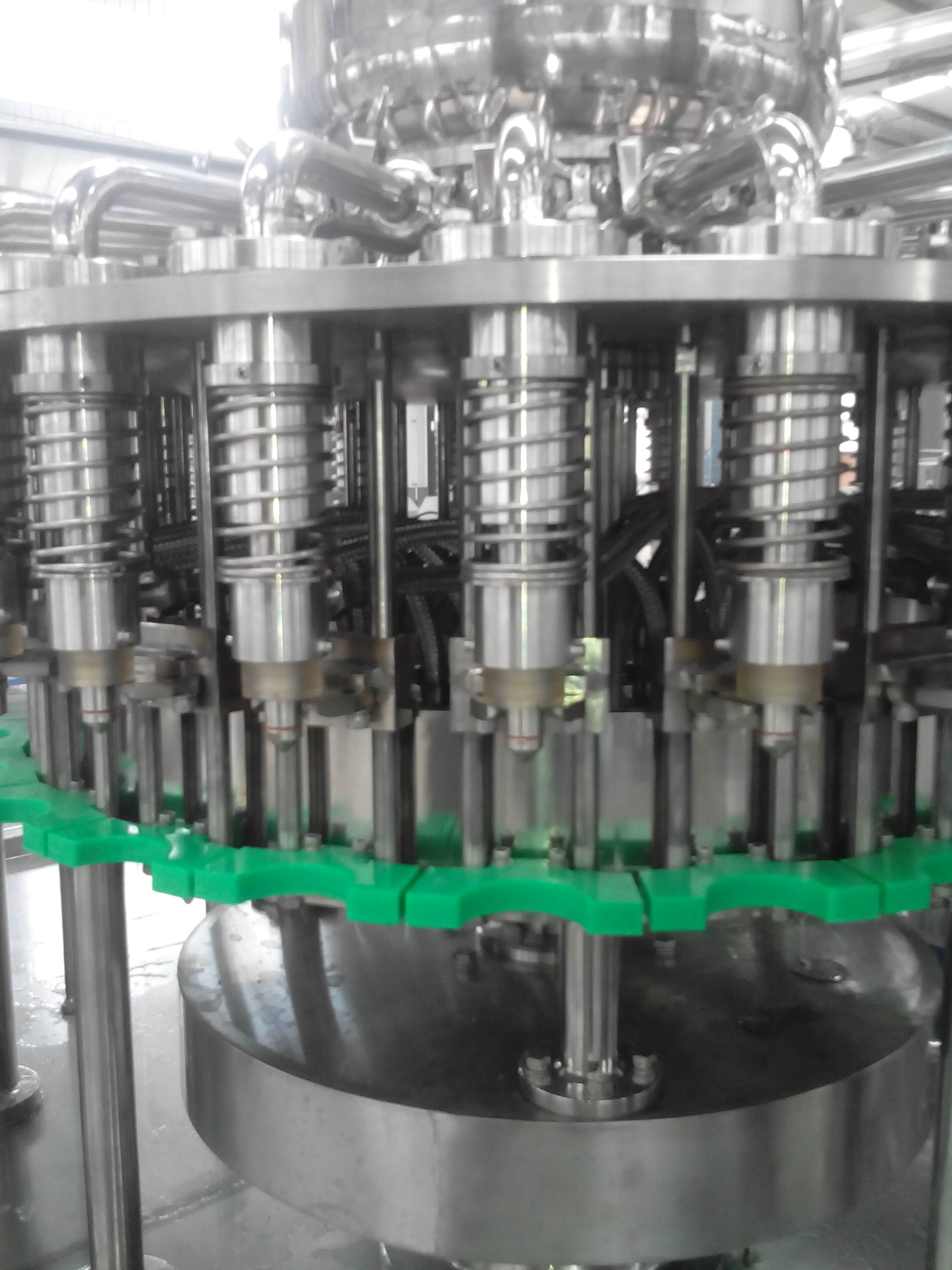

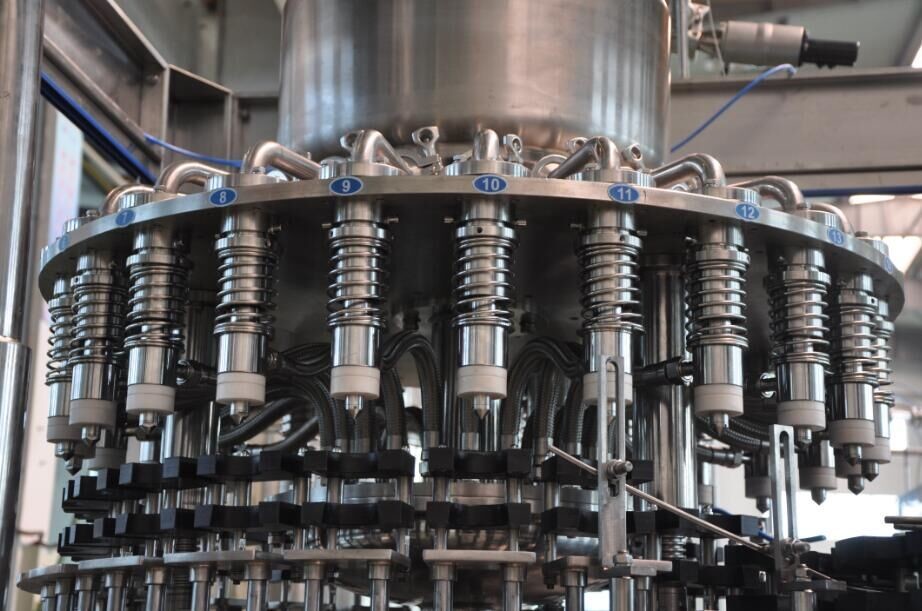

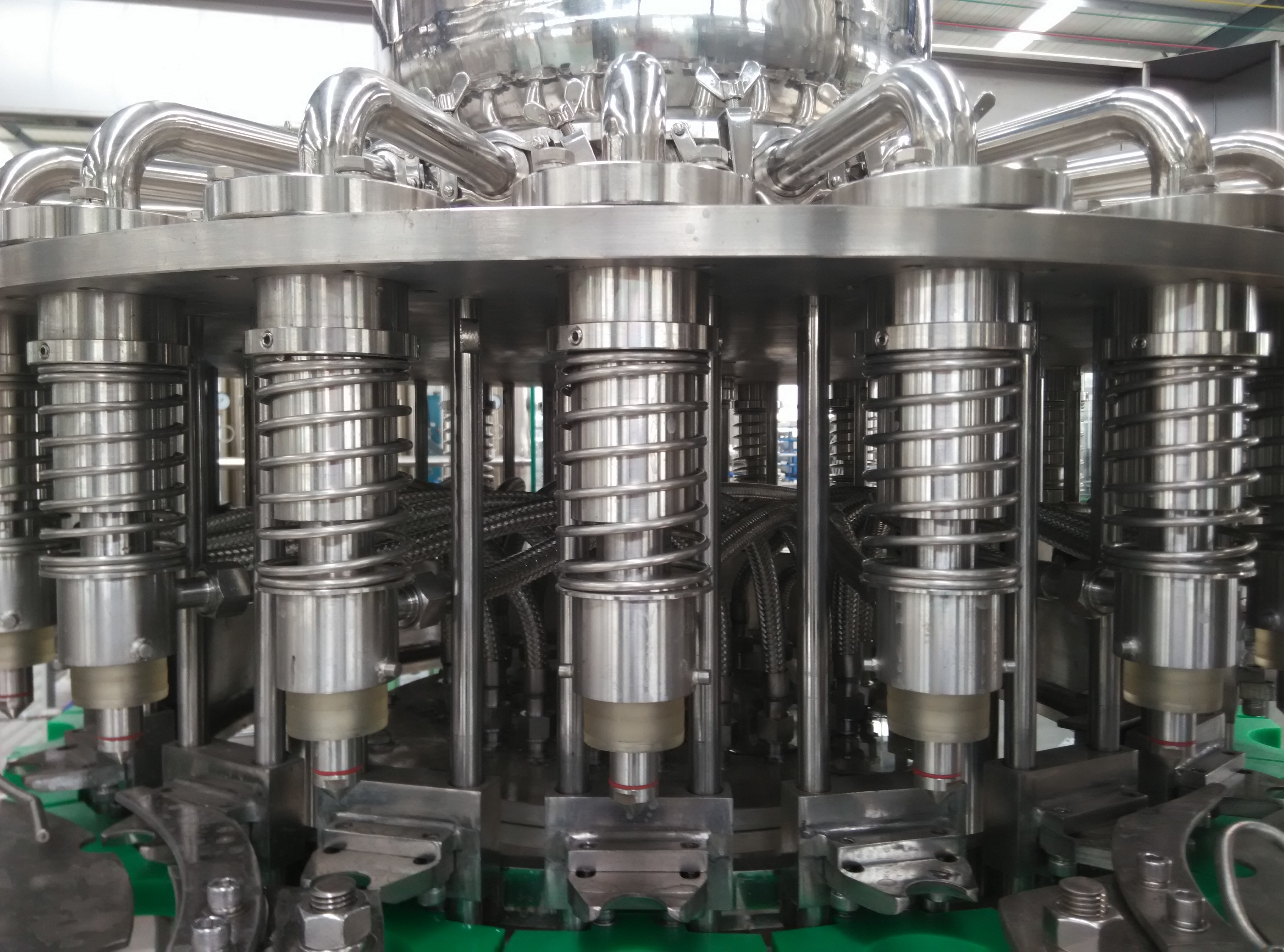

• 채우는 체계: 그것은 액압 실린더, 충전물 벨브, 통제 반지 및 상승 공기 실린더로 이루어져 있습니다.
• 모자를 씌우는 체계: 그것은 나사 캐퍼, 모자 동기기 및 모자 미끄러지는 가이드 레일으로 이루어져 있습니다
• 전원 시스템: 그것은 이루어져 있는 주발동기 및 장치 쌍으로 인 장치에 의하여 집중된 드라이브 모형을 채택합니다.
• 체계 전: 그것은 가이드 테이블, 엄지 바퀴 및 컨베이어 사슬으로 이루어져 있습니다.
• 전기 통제 시스템: 그것은 빈도 속도 제어, PLC 통제 및 터치스크린 가동을 자동적으로 채택합니다.

주요 기술 모수

1대의 기계에 대하여 3을 위한 주요 윤곽

1) 행구기와 회전하는 판의 기계 테이블의 물자는 스테인리스 304입니다.

2) 터치스크린: 디지털

3) PLC: MITSUBISH

4) 광전지 스위치와 근접 스위치: AUTONICS (대한민국)

다음과 같이 전기 부속 및 1대의 기계에 대하여 3에서 이용된 압축 공기를 넣은 부속은 목록으로 만들어집니다:

주요 전기 부속

• 접촉기: 시멘스
• 열 릴레이: 시멘스
• 차단기: 시멘스
• 중간 릴레이: OMRON
• 광전지 스위치와 근접 스위치: AUTONICS (대한민국)
• 빈도 변환장치: MITSUBISH
• 주요 압축 공기를 넣은 성분: AIRTAC

뜨거운 파란 레테르를 붙이는 기계

특징

1. 쉽의 상표 절단 잎 조정

2. 높은 경도 물자로 만드는 진공 흡입 표준 바퀴; 겹 처리 프로그램을 추가하는 것은, 방지합니다 정전기의 발생을 상표 마찰을 감소시킬 수 있습니다

3. 호환성 부속의 보충은 10 분 빠른 능률적인 완료 안에 작동합니다

4. 정확하의 수동 원판을 사용하여 편리하게 잎의 위치를 조정하거든

5. 더 낮은 마포와 가열 특별한 물자를 사용하는 부속을 삭감하는 진공 흡입 표준 바퀴 및 상표

6. 상표 길이 변화가, 자동적인 조정 단추 자동적으로 I-MARK의 위치를 통제할 수 있을 때

장비 지시

1. 선회된 레테르를 붙이는 방법 사용하기

2. 상표 목록 컨베이어에 의하여 및 레테르를 붙이기를 위한 가이드 레일에 따라서 바퀴 움직임을 통해 기준을 위해 레테르를 붙이기 위하여

3. 상표 바퀴 후에 상표, 감지기 자동적인 탐지 I-MARK

4. 일단 확인해 전자 눈 위치, 복조기는 자동적으로 상표 바퀴 속도 및 그 후에 정확하게 지정된 상표 절단 위치를 조정합니다

5. 상표 후에 표준 작업 삭감을 위한 가위로 상표 바퀴, 그리고 진공 빨판으로 그 때 상표이라고 줄여

6. 물림쇠 상표, 플라스틱 드럼으로 상표, 접착제 가동의 탐지를 위한 감지기

7. 별 바퀴의 공급 콘테이너에 컨베이어에 의하여 제대로 배열되고, 테이블 에어리어에 있는 상표를 개량합니다, 처음으로 아교질로 만들고, 동시 벨트 역할을 그 후에 의지하고 레테르를 붙이를 레테르를 붙이.

장치 묘사

1. 통제: PLC의 변환장치

2. 안전 장치

2.1. 모는 부분은 하중 초과 보호 장치로 제공됩니다

2.2. 공급 starwheel 비정상 종료 장치

2.3. 병 공급 탐지 장치 없음

2.4. 병 하중 초과 탐지 장치를 위해

2.5. 기준, 가동 장치의 종료 없는 고무 드럼의 공급

주요 콤포넌트

1. 컨베이어 벨트

2. 공급 starwheel

3. 표준 역

4. 진공 빨판

5. 운전사

6. 뜨거운 용해 접착제 기계

7. 접착성 롤러

8. 동시 벨트

9. 절단 부를 표를 하십시오

10. 상표 가이드

11. 기구

12. 가스와 기름을 바르기 지역

13. 전기

호환성 부속

1. 공급 starwheel

2. 진공 빨판

3. 추진기

4. 쪼개지는 별 바퀴

5. 상표로의 가로장

6. 배플

7. 장치 가이드

8. 동시 벨트

기술적인 모수

잉크 제트 코더 (Videojet 상표)

이 기계는 병에 날짜를 인쇄하기 위하여 사용됩니다. 그것에는 조사관이 있습니다. 병이 여기에 올 경우, 조사관은 그것을 찾아내고, 인쇄 기계에 신호를 보냅니다, 그래서 자동적으로 인쇄 병에 날짜일 것입니다. 그것의 가동은 아주 편리하, 잉크는 어디에나 찾아낼 수 있는 표준형입니다.

플레스틱 필름 포장기

기술적인 모수

패킹 모양: 2×3,3×4,3×5,3x3,4×5,4×6 (병에 따라)

일 힘: 3 단계 5 선 380V/50Hz

일 압력: 0.6~0.8Mpa

수축 약실 크기: L×W×H=2400×650×450 (mm)

속도: 12pcs/min

Sealing& 절단 온도: 190℃~230℃

수축 온도: 200℃~280℃ 물자: PE

영화 폭의 목록: 영화 간격의 ≤600 목록: 0.06~0.12mm

영화 직경의 목록: ≤450mm 일 소음: ≤65dB

총 힘: 30KW 합계 무게: 2500kg

기계 크기: L×W×H=14340×1100×2100mm

컨베이어 벨트 최대 폭: 541mm의 생성 선 (조정가능한 범위 150mm)의 고도

주요 특징

1. 외면은 우수한 콤팩트 이고 구조는 소설, 내역, 수선 쉽습니다입니다. 영화 먹이기를 위한 전자 영향은, 영화 평온하게 입니다 – 변화는 빨리 입니다.

• 등온선 바다표범 어업 및 절단 칼 사용하기. 물개의 강렬은 sealing& 절단 칼을 3배 냉각하고 있습니다 그리고 사용 생활은 냉각 바다표범 어업 & 절단 칼의 위 80배 있습니다. 밀봉 &cutting 시간은 0.6s입니다

3. 빈도 변이에 의하여 운반계의 규칙을 속력을 내십시오, 전송 활동은 정확합니다 동조 입니다.

4. 수축량 약실은 원심 열 공기 순환 체계를 이용합니다, 윤곽은 논리적, 열 절연제 열 보전입니다, 보온장치 정밀도는 높 결합 효과는 더 낫습니다.

5. 제품 앞으로 운반 과정 도중. 그것은 포장하기 위하여 자동적으로, 시간을 절약하고 패킹 효율성을 강화하기 위하여 제품을 안으로 분류할 수 있습니다

6. 국내 시장에 있는 중간 속도 열 수축성 포장 업체의 아이디어 모형

주요 부속
