나사 모자 둥근 병을 위한 AC220V/AC380V 음료 병에 넣는 장비
제1편. 장비 명부와 인용
1. 프로젝트의 묘사
Ø 제품: 주스
Ø 프로젝트 이름: 주스 생산과 병에 넣는 채우는 선
Ø 병: 1500ml, 750ml, 애완 동물을 위한 300ml
Ø 수용량: 500ml 병에 근거를 두는 6000BPH
부 2. 프로젝트의 묘사
선의 관련된 자료:
프로젝트 이름: 주스 채우는 선.
기본적인 단면도:
생산 라인 유형과 수용량:
| 유형 | 음료를 포함하는 탄산염 |
| 애완 동물 병 | 3000-4000BPH |
시간 당 BPH=bottles
제품 유형:
채우는 제품: 주스
병 물자: 애완 동물
모자: 나사 모자
상표: 소매 레테르를 붙이기 (긴축)
병 모양: 둥근 병
주스 생산 라인
| 아니다. | 제품 이름 | 모형 | 수용량 |
| 애플 전처리 체계 & 처리 부속 | |||
| 1 | 과일 세탁기 | GD-CXJ-5 | 5T/h |
| 2 | 나선형 엘리베이터 | GD-LSJ-2.5 | 2.5T/h |
| 3 | 과일 presser | GD-YZJ-3 | 3T/h |
| 4 | 전 요리 기구 | GD-LYJ-2.5 | 2.5T/h |
| 5 | 과일 쇄석기 | GD-CPS-5 | 5T/h |
| 6 | 리본 유형 Juicer | GD-DYJ-10 | 10T/h |
| 8 | 두 배 벨트 치는 사람 | GD-PS-2.5 | 2.5T/H |
| 9 | 과일 쇄석기 | GD-YR-4 | 3-4m3/h |
| 10 | 전 요리 기구 | GD-LRG-2000 | 2000L/ |
| 11 | 괴경 살균제 | GD-TQ-4 | 3-4T/H |
| 12 | 수직 뜨겁 차가운 탱크 | GD-GJB1.5-60 | 60mpa 1.5t/h |
| 13 | 진공 degasser | GD-HUT-4 | 3-4t/h |
| 14 | 균질화기 | GD-CXJ-5 | 5T/h |
| 15 | 주스 pasteurizer | GD-LSJ-2.5 | 2.5T/h |
| 병 채우는 선 | |||
| 16 | 병 채우는 모노 블록 기계 | GD-GCGF18/18/6 | 3000-4000 |
| 17 | 전복 병 pasteurizer | GD-DP-2000 | 3000-4000 |
| 18 | 분사 냉각은 machien | GD-WP-4000 | 3000-4000 |
| 19 | 건조기 | GD-FG-3000 | 1000-5000년 |
| 20 |
소매 레테르를 붙이는 기계 (를 포함하여 수축 갱도) |
GD-TB-10000 | 0-10000 |
| 21 | 인쇄 기계를 암호로 하십시오 | GD-PM-10000 | 10000 |
| 22 | PE 영화 포장기 | GD-MB-12 | 12P/M |
| 조력자 | |||
| 1 | CIP | GD-QX-1 | 1T |
| 2 | 공기 압축기 | GD-SCL-02 | 2T |
| 3 | 증기 보일러 | 200KG | |
| 4 | 모자 엘리베이터 | 300KG | |
| 5 | 사슬 | ||
| 6 | 모터 머리 | 기준 30M | |
| 7 | 힘 장 | 표준 5piece | |
| 8 | 철사, 케이블, 스풀 | 표준 2piece | |
기술지원 및 서비스
1. 최상 제품은 최고 서비스도 동반됩니다. 판매인은 구매자의 통신을 받기 후에 8 시간 안에 구매자를 대답할 것입니다. 구매자의 위치에 도착하는 서비스가 요구되는 경우에, 판매인은 두 당 전부에 의하여 임명한 시간에 따라 구매자의 위치에 일반적으로 도착할 기술공을 파견할 것입니다.
2. 판매인은 구매자의 위치에 훈련과 임명을 제공해야 합니다, 그러나 구매자는 판매인의 엔지니어의 설비, 비행기표, 비자 및 급료를 지불해야 합니다.
3. 품질 보장: 12 달
과일 전처리 체계 & 처리 부속:
| 이름 | 양 | 모수 |
| 과일 세탁기 | 1 |
힘: 5.15kw, 전반적인 차원: 2540×1140×1800mm |
| 나선형 엘리베이터 | 1 |
힘: 1.1kw 전반적인 차원: 3000×1000×2100mm |
| 전 요리 기구 |
차원: 4600x700x1650 (l*w*h) 힘: 3kw 조정가능한 90~98℃에 정상적인 온도 그리고 출구에에서 급식 끝을 가진 관 구조 |
|
| Mousecage 쇄석기 |
전 비등된 과일의 분쇄에서 주로 사용해.
|
|
| Juicer |
힘: 21.56KW 세척 펌프 힘: 15kw 퇴조 펌프: 2.2kw 크기: 5000*2520*2505 무게: 5800kg 요하는 가스: 1m3/h 압착기 공기의 압력: 0.4-0.8MPa |
|
| 리본 유형 엘리베이터 |
수용량: 5t 넓게: 30-1200
|
|
| 두 배 벨트 치는 사람 | 1 |
그것은을 위해 제거합니다 과일 핵심, 껍질 ect를 사용했습니다. 힘: 15kw 전반적인 차원: 1935×1650×1900mm |
| 과일 쇄석기 |
수용량: 2.5t/h 절단기 속도: 750/min 힘: 2.2kw 특대; 1050x650x1250 무게: 350kg |
|
| 예열기 | 1 |
출구 온도: 60-85℃ 전반적인 차원: ¢2345×615×1250mm |
| 수직 뜨겁 차가운 탱크 |
이 장비는 음료, 음식에 있는 필요한 장비의 한개 입니다 약 기업. 물자는 음료 펌프에 의해 먹이고 이 탱크에서 설탕과 산 등의 추가도 그 후에 섞입니다. 다음 믹서를 위로 시작하십시오 시럽을 물, 구연산 및 풍미로 잘 혼합하기 위하여.
|
|
| 진공 degasser | 1 |
작동 진공 정도: 0.05-0.08 힘: 2.2KW 전반적인 차원: 1500×950×2200mm 무게: 1250kg |
| 균질화기 | 1 |
힘: 30KW 전반적인 차원 1300×1100×1360mm |
| 주스 pasteurizer | 1 |
물자 인레트 온도: 45~55℃의 살균 온도 : 120℃Sterilization 온도 시간: 15s의 물자 출구 온도: 55~65℃의 증기 소비: 120~150kg/h의 찬물 인레트 온도: ≤15℃의 무게: 1680kg 전반적인 차원: 1600×1200×1800mm. |
병 채우는 선:

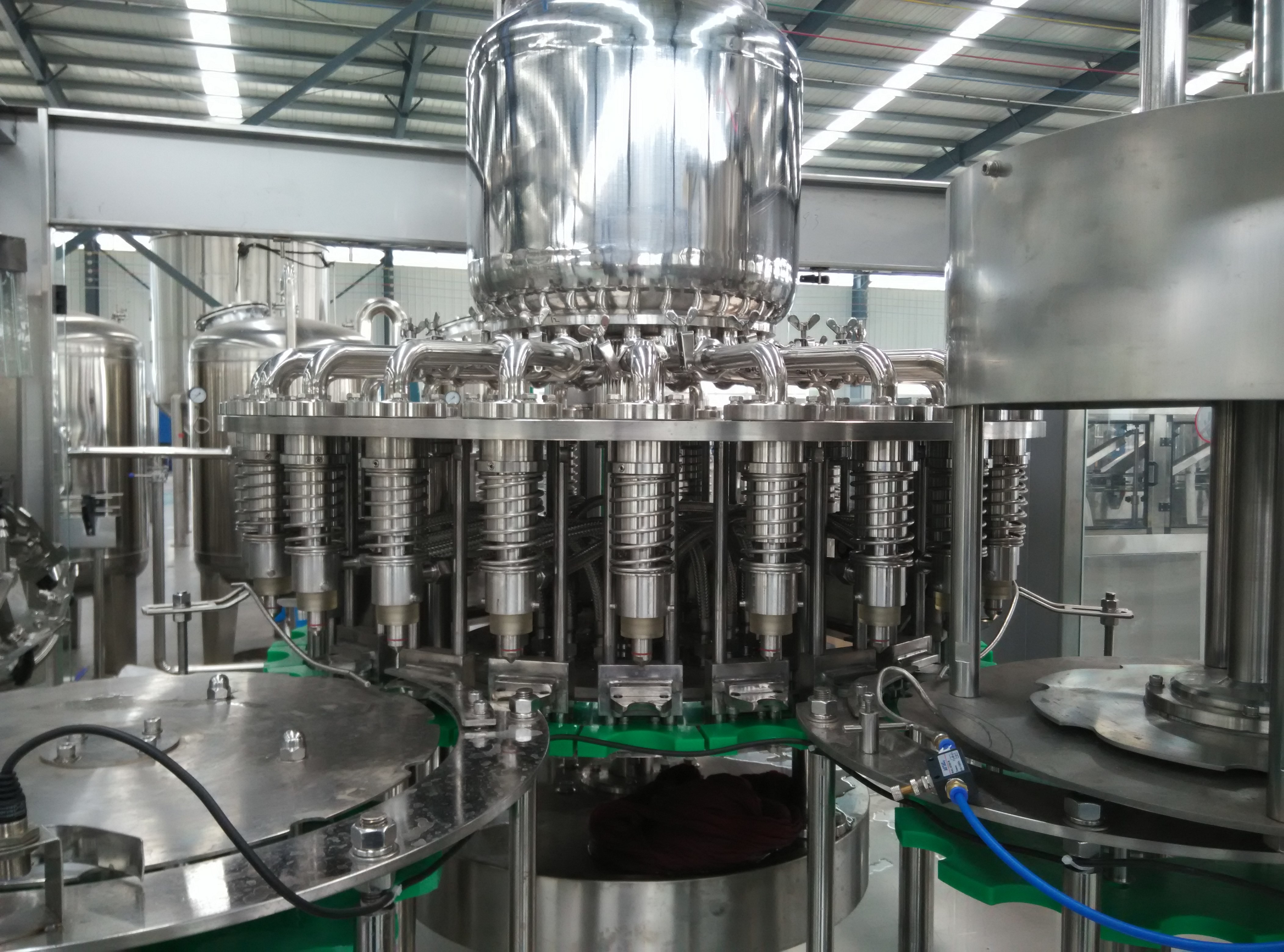

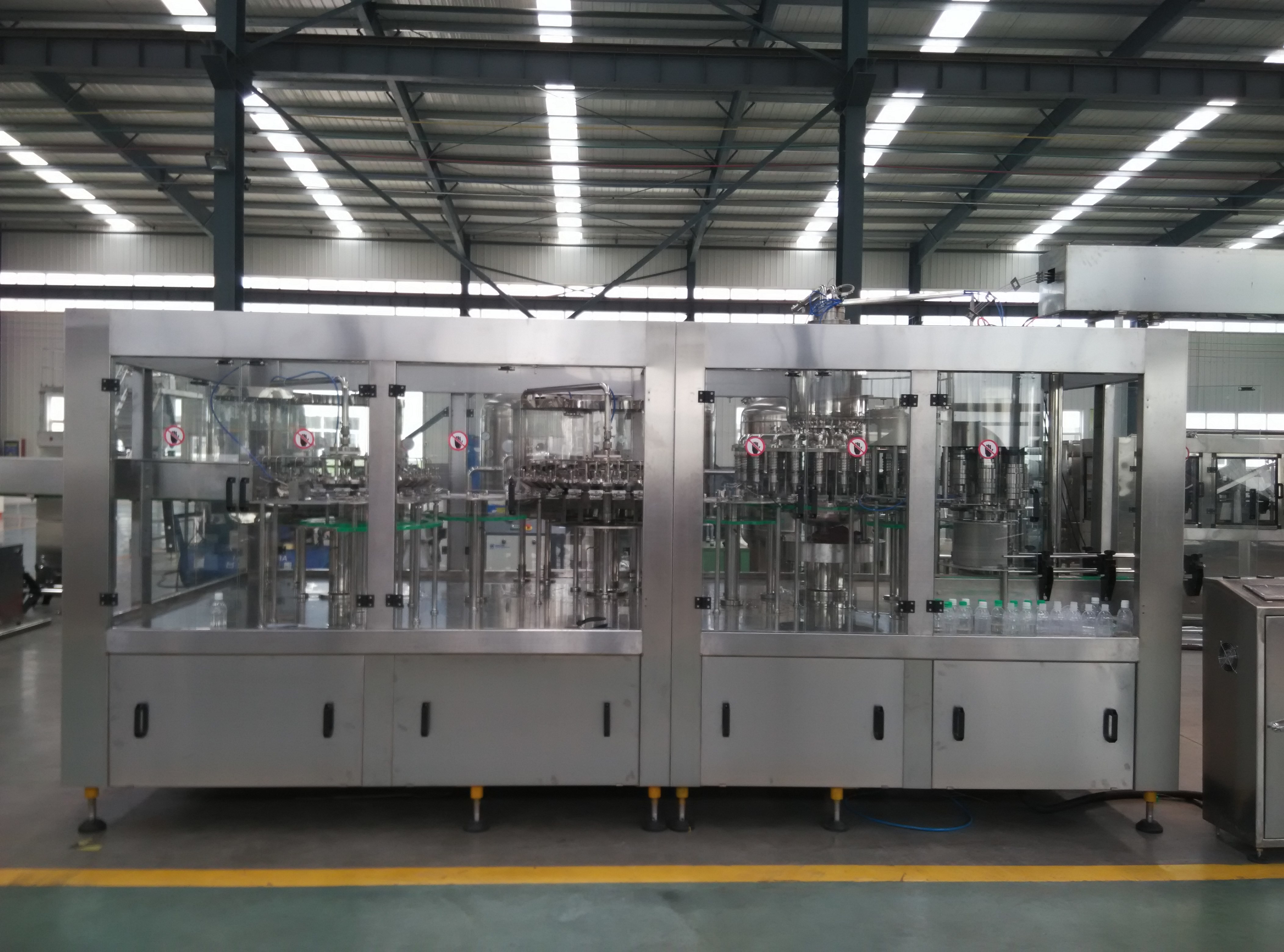

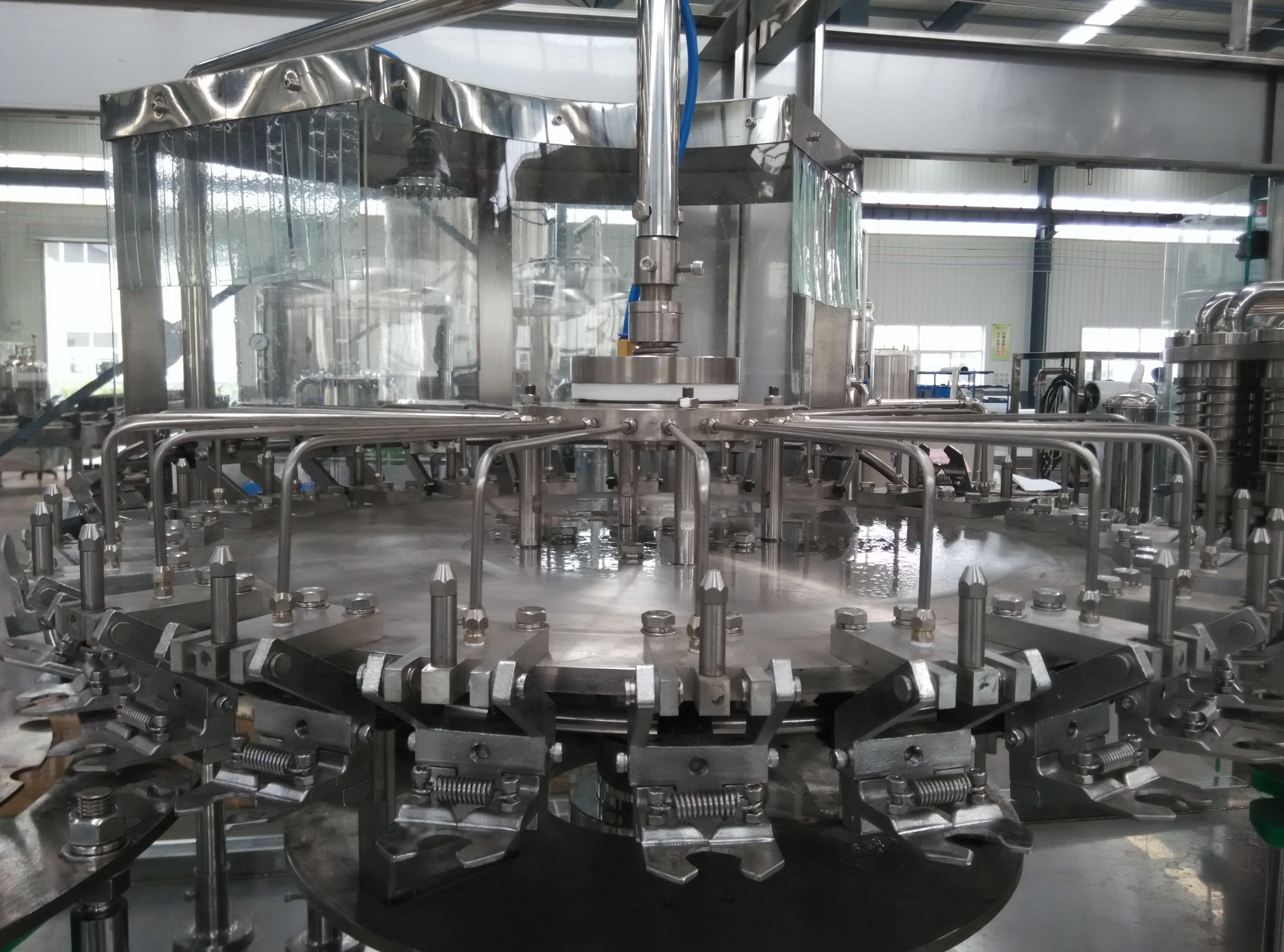

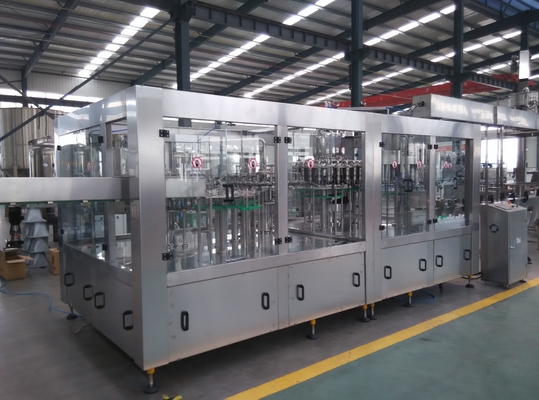

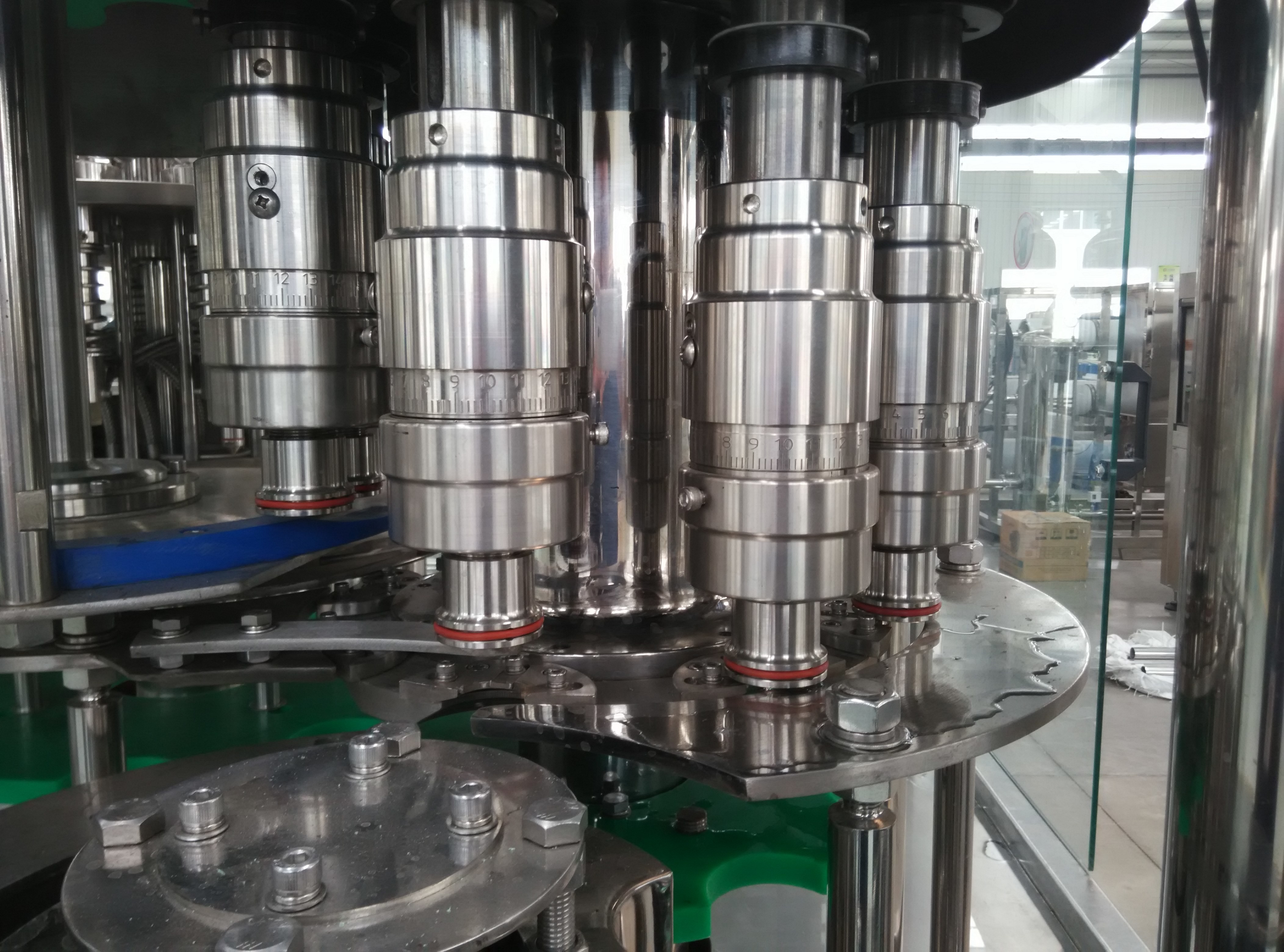

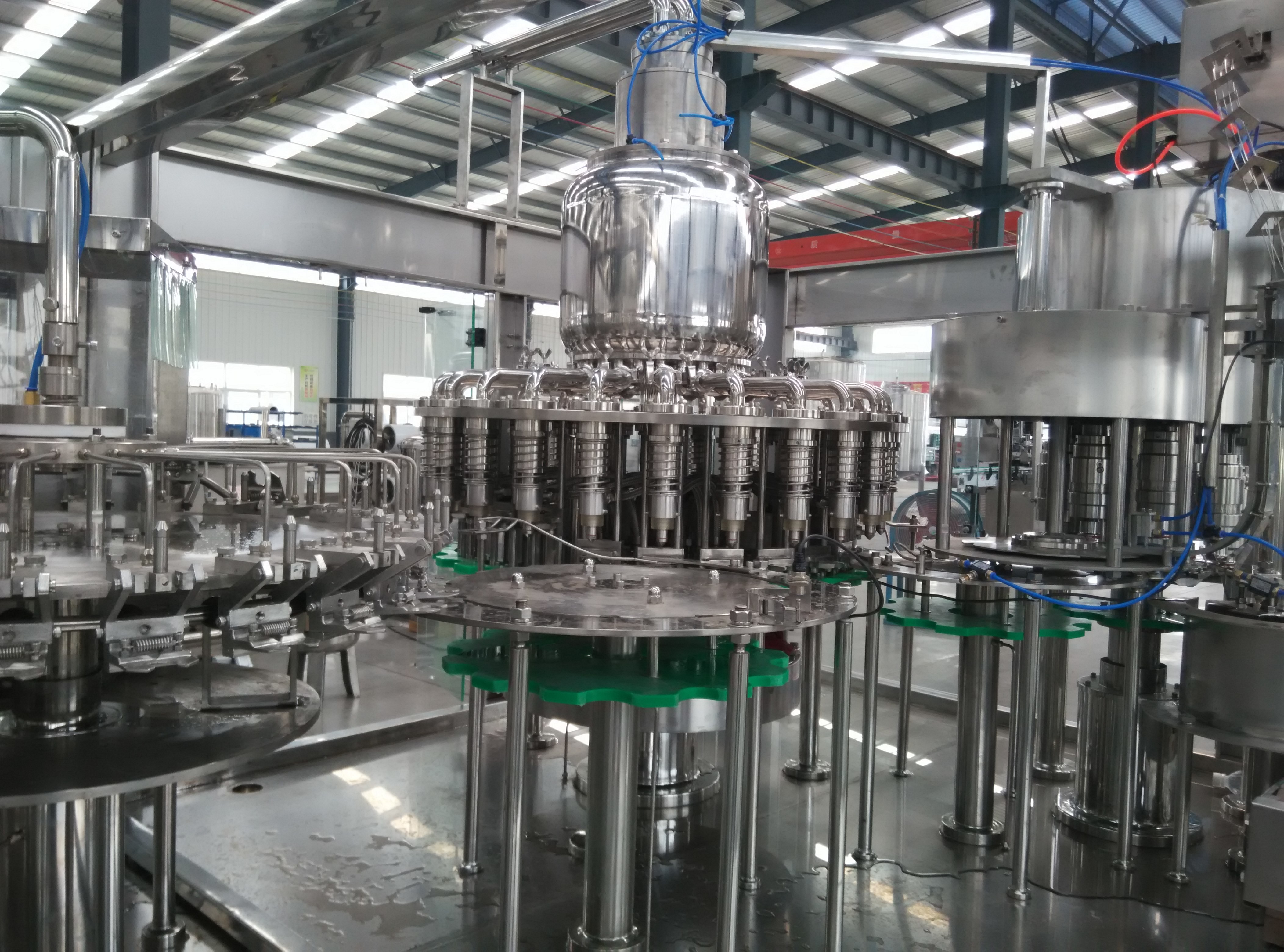

1. 병 씻기 채우는 모자를 씌우는 기계
1. 주요한 특징
통합하는 1개 단위로 세척하고, 채우고 모자를 씌우는 기계의 시리즈는 과일 주스의 다른 종류, 차 뜨거운 음료 생산을 위해, 사용될 수 있습니다. 약간 부속이 바뀐 상태에서, 기계는 또한 광수 충전물을 위해서만 사용될 수 있습니다. 충전물은 빠르고, 꾸준하고 정확합니다. 음료 의견 체계에는 잘 설계됩니다, 가스 따로따로 피드백될 수 있고, 있고 음료도의 아무 접촉도, 2 번째로 감소시킵니다 오염과 산화를 없습니다.
2. 주요 모수:
세척 분사구: 18
채우는 분사구: 18
모자를 씌우는 분사구: 6
병에 넣는 수용량: 3000-4000BPH
총 힘: 4.69KW
공기의 압력: 0.25Mpa
전체적인 크기: 2260x1840x2200mm
무게: 3000kg
